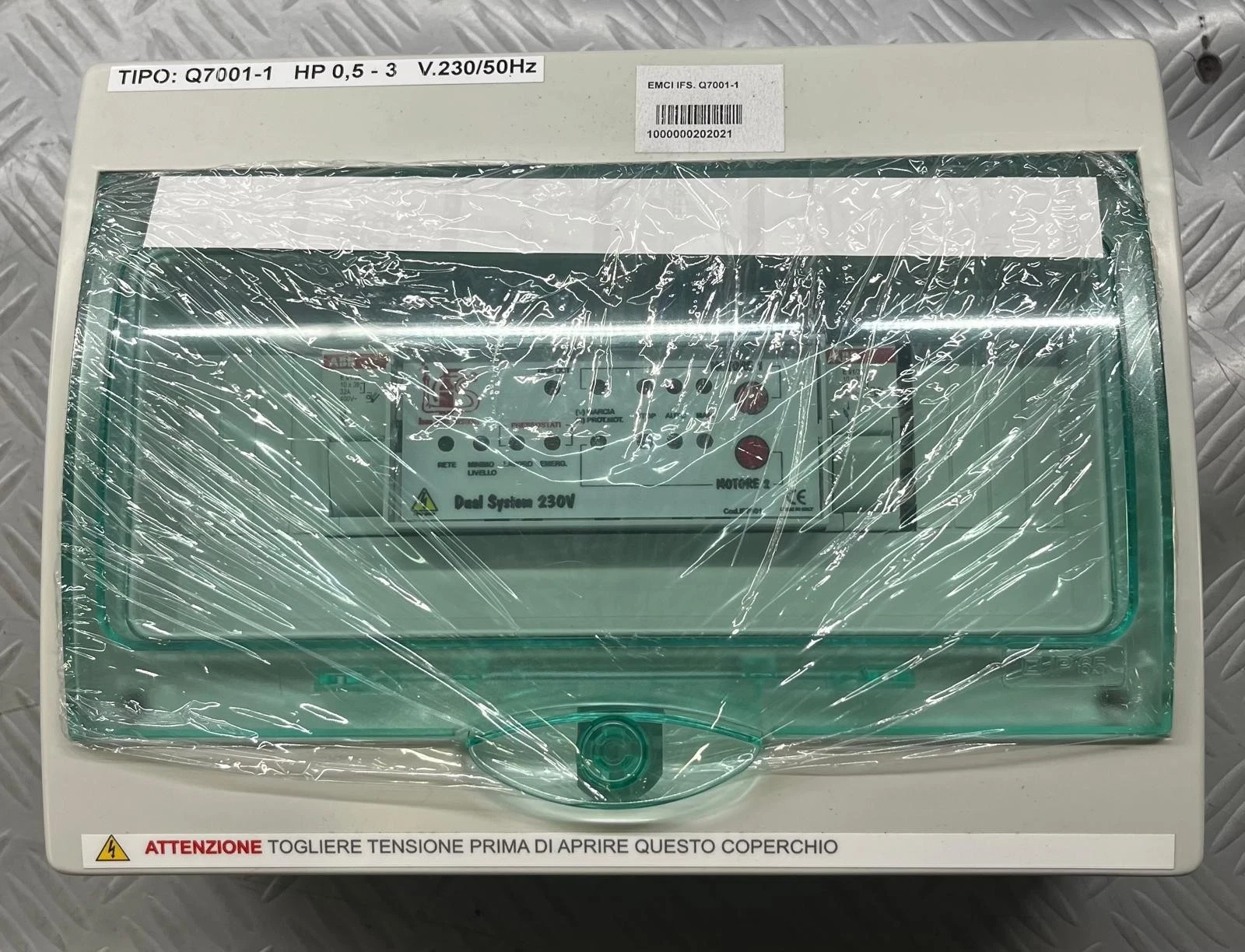

QUADRO DUAL SYSTEM 220 HP 0.5-3 TIPO:Q7001-1 V.230/50HZ

IMPIEGO E DESCRIZIONE DEL QUADRO
Il quadro Dual System Q7001 è stato studiato per il controllo di due pompe nei gruppi di pressurizzazione autoclave.
E’ particolarmente adatto in quei casi in cui sia richiesta la massima semplicità di utilizzo e sicurezza (utilizzo in ambito civile).
Il centralino elettronico in esso montato gestisce in totale automatismo tutte le funzioni relative ad un gruppo autoclave e precisamente:
Le pompe ad esso collegate si alternano ad ogni riavvio in modo da garantire le stesse ore di lavoro ad entrambi e in caso di forte richiesta d’acqua, anche la seconda pompa viene messa in funzione in supporto alla prima.
In caso di avaria di una pompa la rimanente continua a svolgere il lavoro di entrambi in modo automatico.
2) PROTEZIONE AMPEROMETRICA DELLE POMPE
3) POSSIBILITA’ DI AVVIARE LE POMPE IN MODO MANUALE
L’alimentazione elettrica delle pompe è assicurata da due relè direttamente montati sulla scheda del centralino.
* Per ogni pompa è montato un fusibile di protezione delle linee
* I morsetti di collegamento dei pressostati / galleggianti del centralino sono sfilabili per permettere un rapido smontaggio in caso di sostituzione.
Il tutto è montato in cassetta in PVC con grado di protezione IP 55.
